Комплектующие для труб
Электропроводку прокладывают в гофрированных и жёстких трубах, и помимо самой трубы для работы нужны крепеж и соединительные части. В интернет-магазине Строительный двор в Березовском представлены комплектующие для труб диаметром 16, 20, 25 и 32 мм.

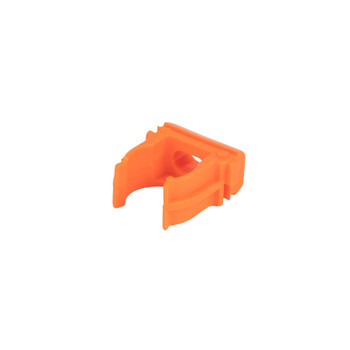

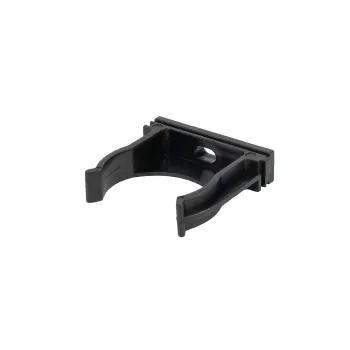

Основной крепёж — клипса. Её подбирают под наружный диаметр трубы: в клипсу 20 мм вставляют трубу 20 мм, и она защёлкивается в пазу, не сминая стенок. Саму клипсу фиксируют на поверхности одним саморезом или дюбелем. Клипсы продаются упаковками по 5, 10 и 100 штук — малая фасовка удобна для единичных точек крепления, большая подходит для целой квартиры или объекта.
Когда трасс много, а основание бетонное, чтобы ускорить работу, можно использовать монтажный пистолет.Держатели под пистолет устроены так: внутри у них втулка с каналом под гвоздь. Гвоздь вставляется в этот канал, и при выстреле летит точно в бетон, а не в сторону.В каталоге есть серые и чёрные держатели под трубы 16, 20 и 25 мм, в упаковках по 100 штук.

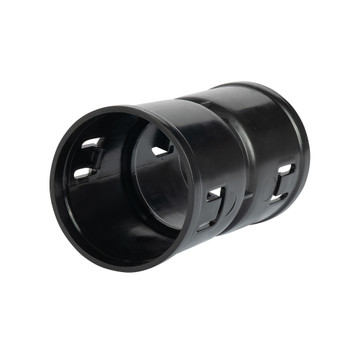

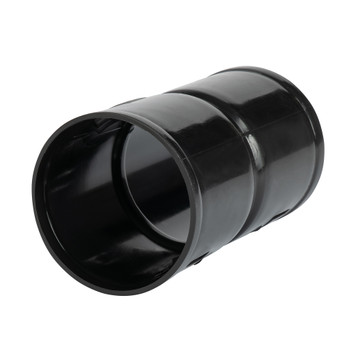

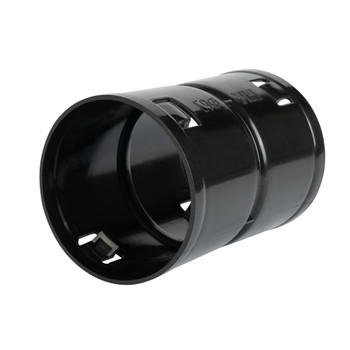

Чтобы трасса получила нужную форму, её собирают из соединительных частей. Муфта стыкует два отрезка гофрированной трубы в прямую линию; для жёстких труб выпускают муфту с ограничителем — упор не даёт трубе уйти вглубь и центрирует стык. Поворот на 90° обходит угол без изгиба трубы. Открывающиеся тройники разводят линию в двух направлениях и позволяют затягивать кабель уже после сборки. Разъемные повороты удобны на участках, где трасса собрана заранее.
Читать далее
Количество клипс рассчитывают по длине трассы. На горизонтальных участках крепёж ставят с шагом 30–50 см, на вертикальных — до 1 м. Повороты считают по числу углов, тройники — по числу ответвлений.
Как выбрать комплектующие для труб
| задача | комплектующие | диаметр трубы, мм | особенности |
| крепление гофры к стене или потолку | крепеж-клипса | 16, 20, 25, 32 | фиксация одним саморезом, упаковки по 5-100 штук |
| скоростной монтаж по бетону монтажным пистолетом | держатель-клипса | 16, 20, 25 | серые и черные, упаковки по 100 штук |
| стыковка двух отрезков гофрированной трубы | соединительная муфта | под диаметр трубы | вставляется до упора |
| стыковка жесткой гладкой трубы | муфта с ограничителем | под диаметр трубы | упор центрирует соединение |
| обход угла трассы | поворот 90° | 16-25 | разъемный вариант ставится на собранный участок |
| разветвление проводки в двух направлениях | тройник открывающийся | под диаметр трубы | кабель затягивают после сборки |
В интернет-магазине Строительный двор можно купить комплектующие для труб с доставкой по Березовскому. Клипсы и держатели продаются упаковками, муфты и повороты — поштучно и наборами по две штуки. Цена зависит от диаметра, типа элемента и количества в упаковке.
Вопросы и ответы
Чем держатель под монтажный пистолет отличается от обычной клипсы?
У держателя есть направляющая втулка под гвоздь — он пристреливается в бетон монтажным пистолетом за одно нажатие. Обычная клипса прикручивается саморезом, монтаж идёт медленнее, зато можно обойтись без пистолета.
Можно ли сочетать комплектующие разных производителей?
Да, если совпадают диаметры. 16, 20, 25 и 32 мм — стандартный ряд электромонтажных труб, детали разных марок стыкуются между собой.
Что означает исполнение IP40 у поворотов?
IP40 — это степень защиты от попадания твёрдых предметов диаметром 1 мм и более. Защита от воды отсутствует. Детали с такой степенью подходят для скрытой и открытой проводки в сухих помещениях, для влажных зон нужен более высокий IP.
Сколько клипс нужно на 10 метров трубы?
С шагом 30–50 см на горизонтальной трассе понадобится 20–33 клипсы. Лучше взять запас 10–15% на углы и дополнительные точки крепления.
