Щиты распределительные
Щиты распределительные — это корпуса для сборки электрощитов с модульными автоматами, УЗО и дифавтоматами. Они защищают оборудование от пыли, влаги и механических повреждений, а проводку — от перегрузок и короткого замыкания.
Виды щитов по способу установки
• Щит распределительный навесной (ЩРН) крепят прямо на стену — сверху, без ниши. Такой корпус берут, когда проводка открытая и штробить стену не хочется: в гараже, подвале, на даче или на улице под навесом. Металлический корпус не продавить случайным ударом — он выдержит и падение инструмента, и толчок.
• Щит распределительный встраиваемый монтируется в нишу в стене — корпус утапливается заподлицо с поверхностью. Из-за этого он занимает меньше места и не выпирает: в коридоре или жилой комнате такой щиток квартирный выглядит как часть стены, а не как ящик сверху. Нишу под него делают заранее — на этапе штробления или монтажа перегородки.
• Бокс распределительный — компактный корпус на 2–12 модулей. Это не полноценный квартирный щит, а ящик под одну линию или небольшой участок сети: например, для розеточной группы на кухне или для автомата на бойлер.
Читать далее
Количество модулей под задачу
Один модуль равен 18 мм. Однополюсный автомат занимает 1 модуль, УЗО и дифавтомат — 2. Выбирают с запасом 20–30% на будущие линии: если сейчас нужно 12 модулей, лучше взять корпус на 18 — потом добавить линию будет проще.
| задача | модулей | пример применения |
| студия, гараж | 12 | освещение и 2–3 розеточные группы |
| стандартная квартира | 18–24 | кухня, комнаты, стиральная машина |
| большая квартира, дом | 36+ | несколько УЗО, кондиционеры, бойлер |
Щиток на 12 модулей подойдёт для студии или дачи. Щиток на 18 модулей закрывает потребности однокомнатной квартиры. Щиток на 24 модуля — распространённый вариант для двух-трёхкомнатной квартиры с запасом под новые линии. Электрический щиток на 36 модулей и больше выбирают для домов с электроотоплением и мастерских.
Степени защиты IP
Маркировка IP — это код защиты корпуса от пыли и воды. Первая цифра отвечает за пыль и твёрдые предметы, вторая — за влагу.
• Щит металлический IP31 — для сухих закрытых помещений. Цифра 3 значит, что внутрь не попадут твёрдые предметы крупнее 2,5 мм — гвоздь, проволока, крупный мусор. Цифра 1 — что корпус выдержит вертикально падающие капли: например, конденсат с потолка. А вот брызги или струя воды под углом уже опасны. Подходит для квартир, офисов, коридоров.

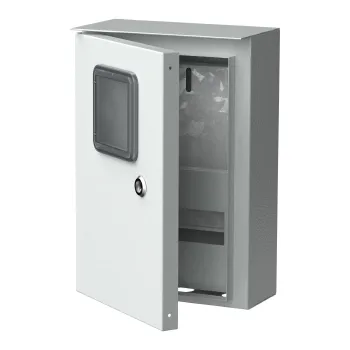

• Щит распределительный IP54 — пылезащищённый корпус с защитой от брызг. Цифра 5 значит, что пыль почти не проникает внутрь, цифра 4 — что корпус не боится брызг с любого направления. Такой щит ставят во влажных помещениях, на улице под навесом, в гаражах с повышенной влажностью. Корпус оснащён уплотнителем из полиуретана и сальниками для кабеля: уплотнитель закрывает стык дверцы, а сальники — это резиновые втулки, через которые кабель входит в щит. Они не дают воде и пыли попасть внутрь через вводы.
Вопросы и ответы
Можно ли ставить щит IP31 в ванной?
Нет. Для ванной и других влажных помещений нужен корпус IP54 с уплотнителем и кабельными вводами. IP31 защищает только от вертикальных капель, но не от брызг.
Сколько автоматов поместится в щиток на 18 модулей?
Однополюсных автоматов — до 18, но с УЗО и дифавтоматами, которые занимают по 2 модуля, реальное число линий будет меньше. Для квартиры с 10–12 группами берут корпус на 18–24 модуля.
Нужна ли нулевая шина в щите?
Да. Нулевая шина N и шина PE входят в комплект большинства корпусов. Они соединяют нулевые и защитные проводники, без них сборка щита невозможна.
Подойдёт ли пластиковый щиток для улицы?
Нет. Для улицы и неотапливаемых помещений выбирают металлический корпус со степенью защиты IP54 и климатическим исполнением У2. Пластик используют внутри дома — он легче и не подвержен коррозии.
В ассортименте Строительного двора в Челябинске представлены модели для квартир, частных домов, офисов и производственных помещений.
