Как соединить полипропиленовые трубы: виды фитингов, пайка и ошибки новичков

Полипропиленовые трубы широко применяются для устройства инженерных систем частного дома. В большинстве случаев используют изделия с маркировкой PPR (рандомсполимер) — материал оптимален как для горячего, так и для холодного водоснабжения. Здесь также важно знать, как выбрать фитинги под диаметр трубы, чтобы монтаж был надежным и безопасным.

Как соединяют полипропиленовые трубы

В большинстве случаев трубы поставляются в виде прямых штанг длиной 2 и 4 м. Для организации теплового или водного контура магистрали нарезают на отрезки и соединяют их фитингами. Используют два основных способа соединения: сварка и разъёмное соединение полипропилена (неразборное и разборное соединение).

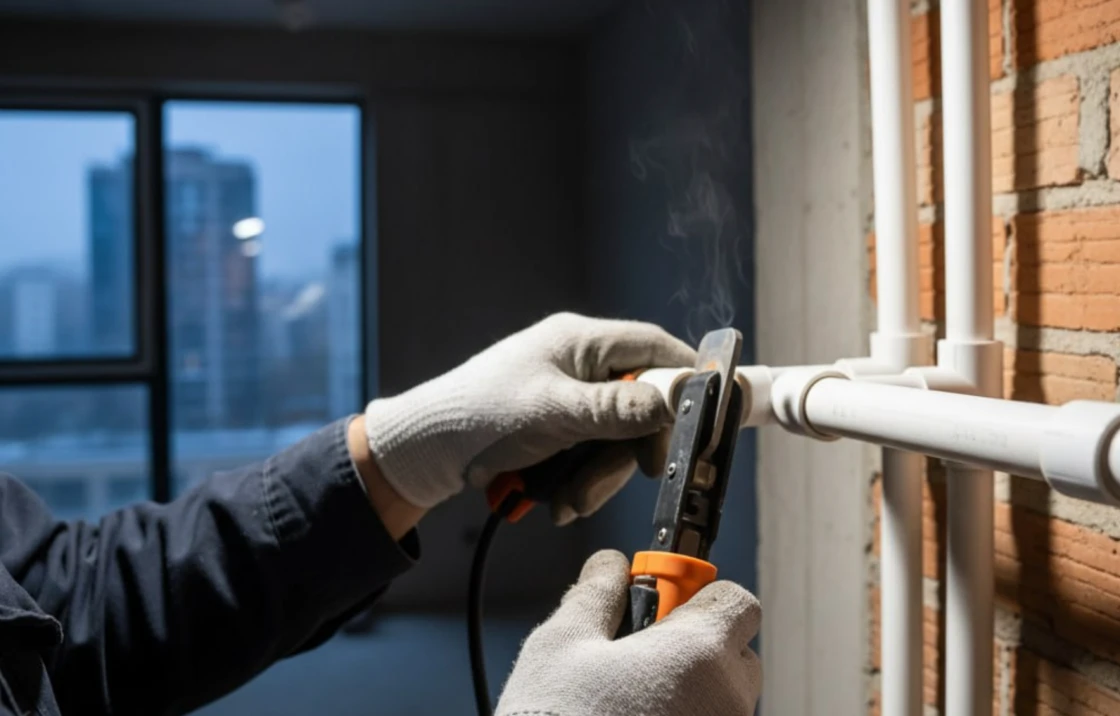

Сварка полипропилена

Эти работы требуют от мастера опыта и соблюдения нормативных требований. Зачастую полипропилен называют простым в работе материалом, однако это утверждение не совсем корректно — при нарушении технологии можно получить некачественное соединение.

Для пайки потребуется специальный сварочный аппарат с двумя муфтами. Обе муфты нагреваются до температуры 260–280 градусов. На них нанесено тефлоновое покрытие, которое предотвращает прилипание полипропилена.

Некоторые аппараты для пайки оснащены терморегулятором, позволяющим выставлять нужную температуру.
Процесс выглядит следующим образом:
На одну муфту устанавливают полипропиленовый фитинг.
На другую — трубу.
После выдержки определенного времени элементы соединяют.

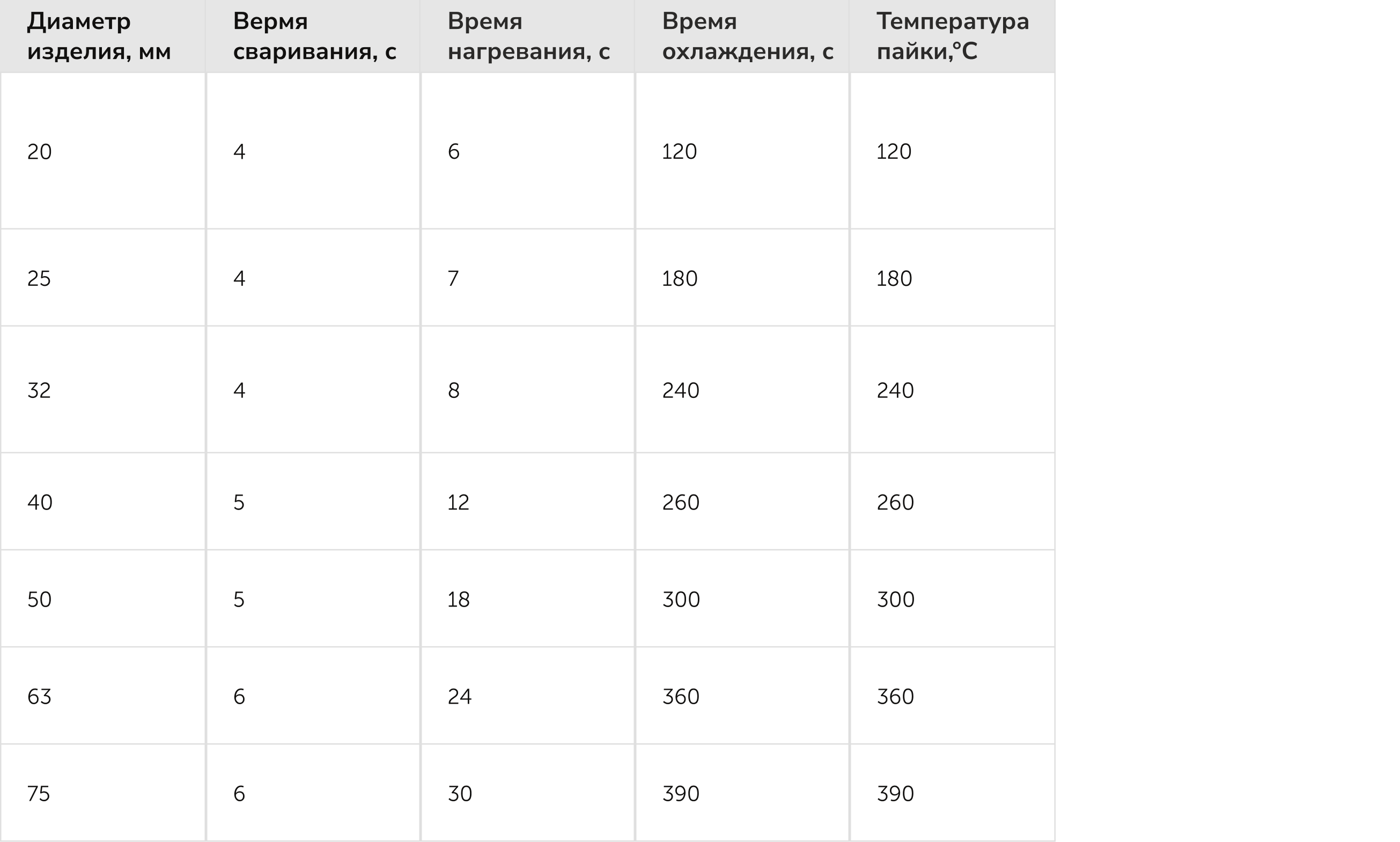

Время пайки зависит от диаметра изделия и температуры на объекте. Нормативные значения обычно указываются для нормальных условий (20–24 °C). Ниже — таблица времени пайки полипропилена по диаметрам:

Частые ошибки при сварке полипропиленовых труб

Перегрев или недогрев — часть трубы может завернуться внутрь, из-за чего просвет в магистрали сокращается. В таких системах батареи могут не добирать нужную температуру.

Соединение без зачистки — полипропиленовые трубы для горячей воды внутри имеют армирование. Производители делают этот слой, чтобы предотвратить диффузию кислорода через стенки трубы в систему. При этом алюминий не позволяет трубам нормально соединиться, поэтому перед сваркой изделие зачищают.

Использование старых муфт — со временем тефлоновый слой стирается, после чего нагретый полипропилен может прилипать к металлу.

Выполнение сложных стыков одним человеком — если магистраль близко к полу или к стене, может потребоваться помощь напарника.

Повторное использование фитинга — раструб для пайки одноразовый, после нагрева они сразу должны быть использованы.

Раскачивание трубы на муфте — трубу с паяльника снимают только перпендикулярно. При установке фитинга не следует вращать элементы друг относительно друга более чем на 5 градусов.

Разъёмные соединения

Производители полипропилена выпускают фитинги с резьбой. В большинстве случаев они служат для подключения к системе различного оборудования (гидравлической емкости, котлов и др.).

Если гайка на фитинге имеет покрытие из полипропилена, монтаж выполняют вручную. Такой стык получается менее надёжным, поэтому его не рекомендуется использовать при скрытой прокладке труб.

Фитинги с гайкой или со специальным стальным участком под ключ позволяют применять инструмент для затягивания соединения. Большинство разъёмных фитингов имеют гладкий раструб для сварки с другой стороны.

Для уплотнения разъёмных стыков не рекомендуется использовать лён. Предпочтительнее применять фум-ленту или уплотнительную нить.

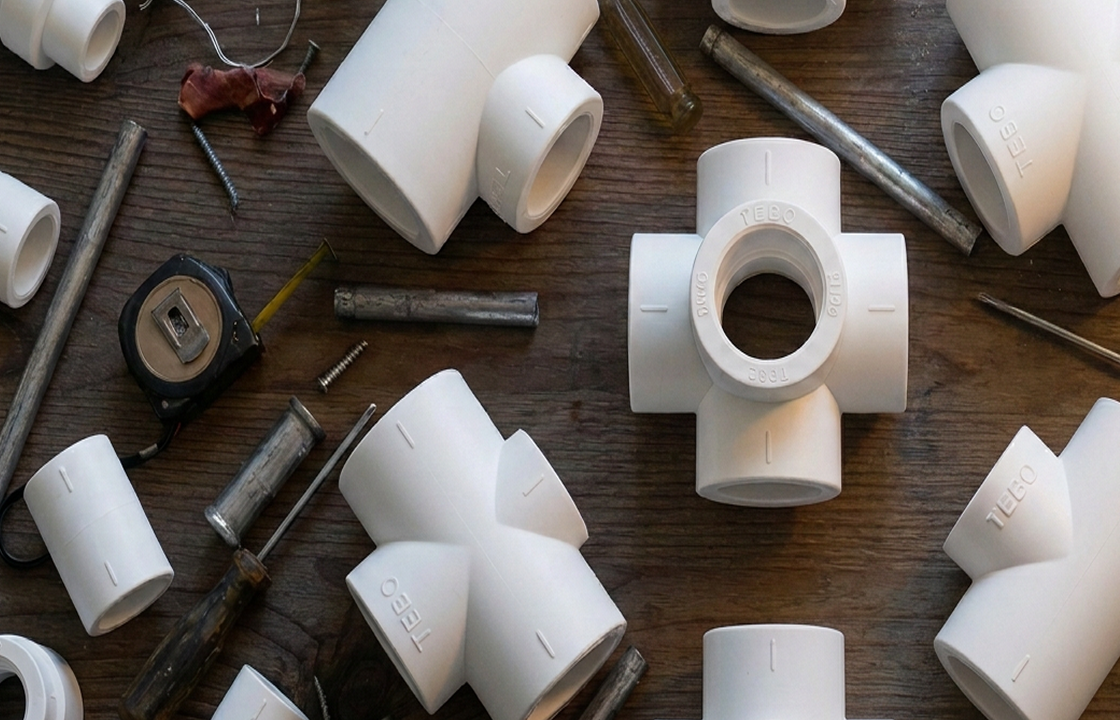

Виды фитингов

Муфты

Муфты — наиболее распространённая разновидность фитингов. Они служат для удлинения магистрали и для соединения труб одного или разного диаметра.

Муфта соединительная имеет вид бочонка. Соединение выполняется методом сварки. Используется для стыковки труб одного диаметра (20, 25, 32, 40, 50, 63 мм).

Муфты переходные применяются для соединения труб разного диаметра. Соединение может быть разъёмным (под ключ) и неразъёмным (под сварку). Диаметры двух отверстий указываются через косую черту, например 20/25 мм.

Муфты переходные внутр/наруж — с одной стороны труба вставляется в фитинг, с другой — фитинг устанавливается внутрь трубы.

Муфты с накидной гайкой служат для подключения к магистрали стальных труб или других разъёмных фитингов. Обычно используются при подключении к котельной.

Муфты комбинированные выпускаются с внутренней или наружной резьбой. Возможна ручная или инструментальная затяжка, что влияет на надёжность соединения.

Разъёмные муфты (американки) — стандартный элемент для систем водоснабжения. Для труб PPR выпускаются варианты с внутренней или наружной резьбой.

Уголки и обводы

Уголки — второй по значимости элемент системы из полипропилена. Трубы из этого материала нельзя нагревать и гнуть, поэтому все повороты выполняются при помощи отводов.

Уголок (отвод) служит для изменения направления магистрали на 45 или 90 градусов. Комбинация нескольких элементов позволяет получить практически любой изгиб.

Обводы применяют в местах пересечения магистралей, когда одна труба проходит поверх другой.

Тройники и крестовины

Эти элементы позволяют разделять магистраль на несколько потоков.

Тройник используется для разветвления по одному дополнительному направлению.

Тройник переходной обеспечивает подключение труб меньшего диаметра.

Крестовины применяются для перехода с вертикального на горизонтальное направление.

Соединение выполняется методом пайки.

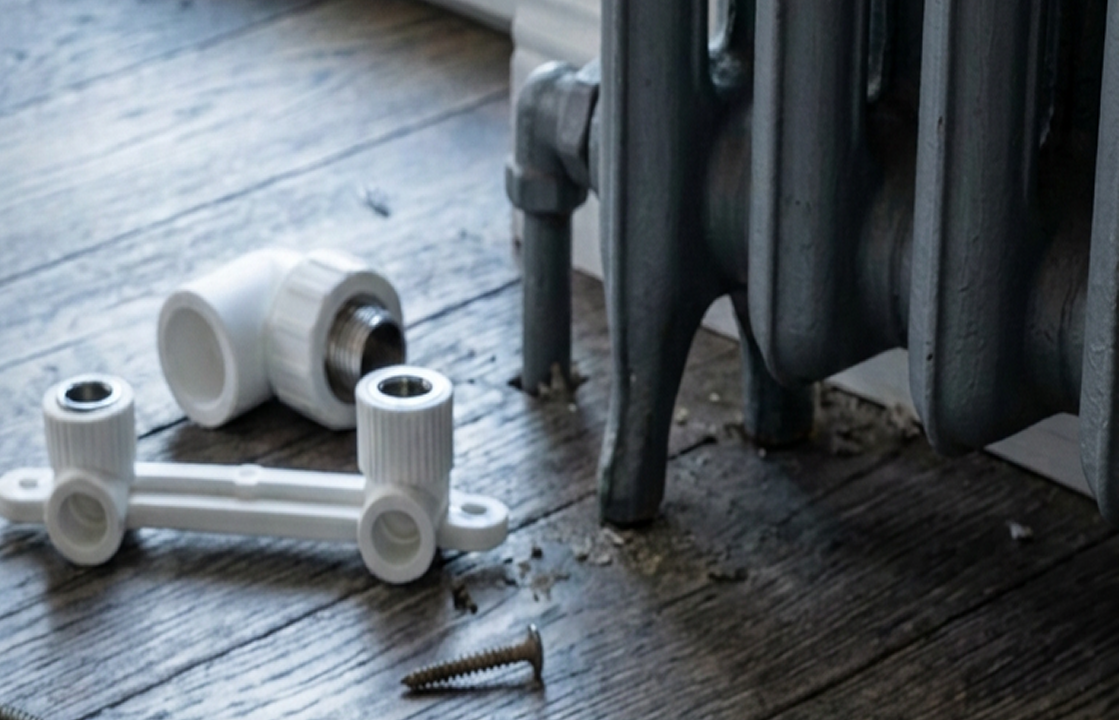

Водорозетки (угольники)

Угловой элемент служит для подключения сантехнического оборудования или резьбовых фитингов.

Двойные угольники используются для подключения смесителя. Они имеют подводы для горячей и холодной воды и планку для крепления к стене.

Угольник с внутренней или наружной резьбой применяется для подключения фитинга под углом 90 градусов. Варианты с ушками подходят для настенного монтажа.

Угольник с накидной гайкой используется для подключения оборудования под углом.

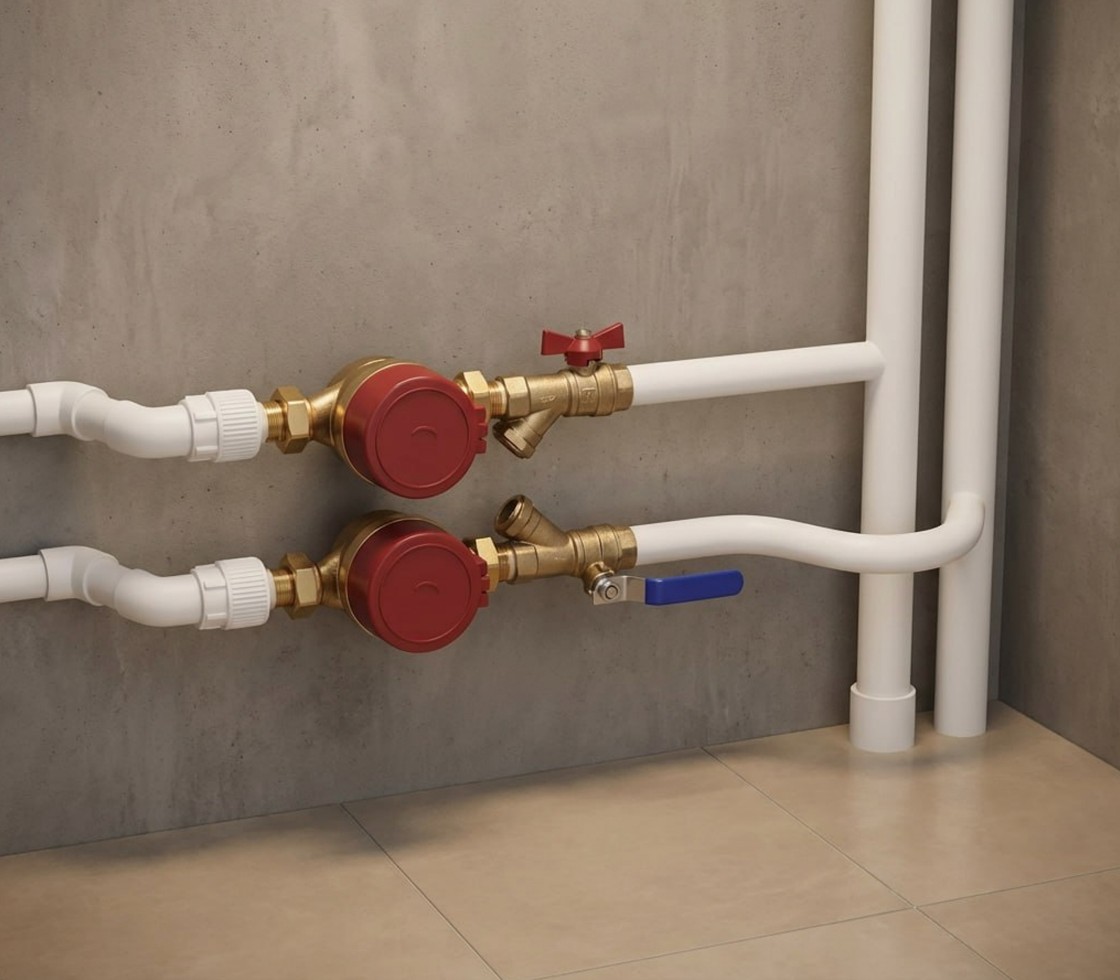

Фильтры грубой очистки

Фильтр имеет небольшое ответвление с сеткой, которая задерживает механические примеси. Обычно его устанавливают перед оборудованием, например на обратном трубопроводе к котлу.

Фильтр («грязевик») желательно располагать в горизонтальном положении — так его эффективность выше.

Краны (запорная арматура)

Краны в системах отопления и водоснабжения используются для перекрытия или регулирования потока жидкости.

Шаровой кран
Это запорная арматура для полного перекрытия движения жидкости в системе. Полипропиленовый шаровой кран встраивается методом пайки.

Следует учитывать, что срок службы полипропиленового крана обычно меньше, чем у медного или стального. При частом перекрытии системы лучше рассмотреть металлические варианты.

Шаровые краны не предназначены для регулирования: фактически предусмотрены только два положения — открыто и закрыто.

Радиаторный кран
Используется для подключения радиаторов. Один раструб предназначен для сварки, другой — под резьбовое соединение. Радиаторы нельзя полностью приваривать к системе, так как может потребоваться их обслуживание или замена.

Вентиль
Вентиль служит для регулирования потока жидкости. Поворот рукоятки напрямую связан с изменением проходящего объема.

Дополнительные вспомогательные элементы

К этой группе относятся элементы, которые не являются обязательными, но используются при монтаже.

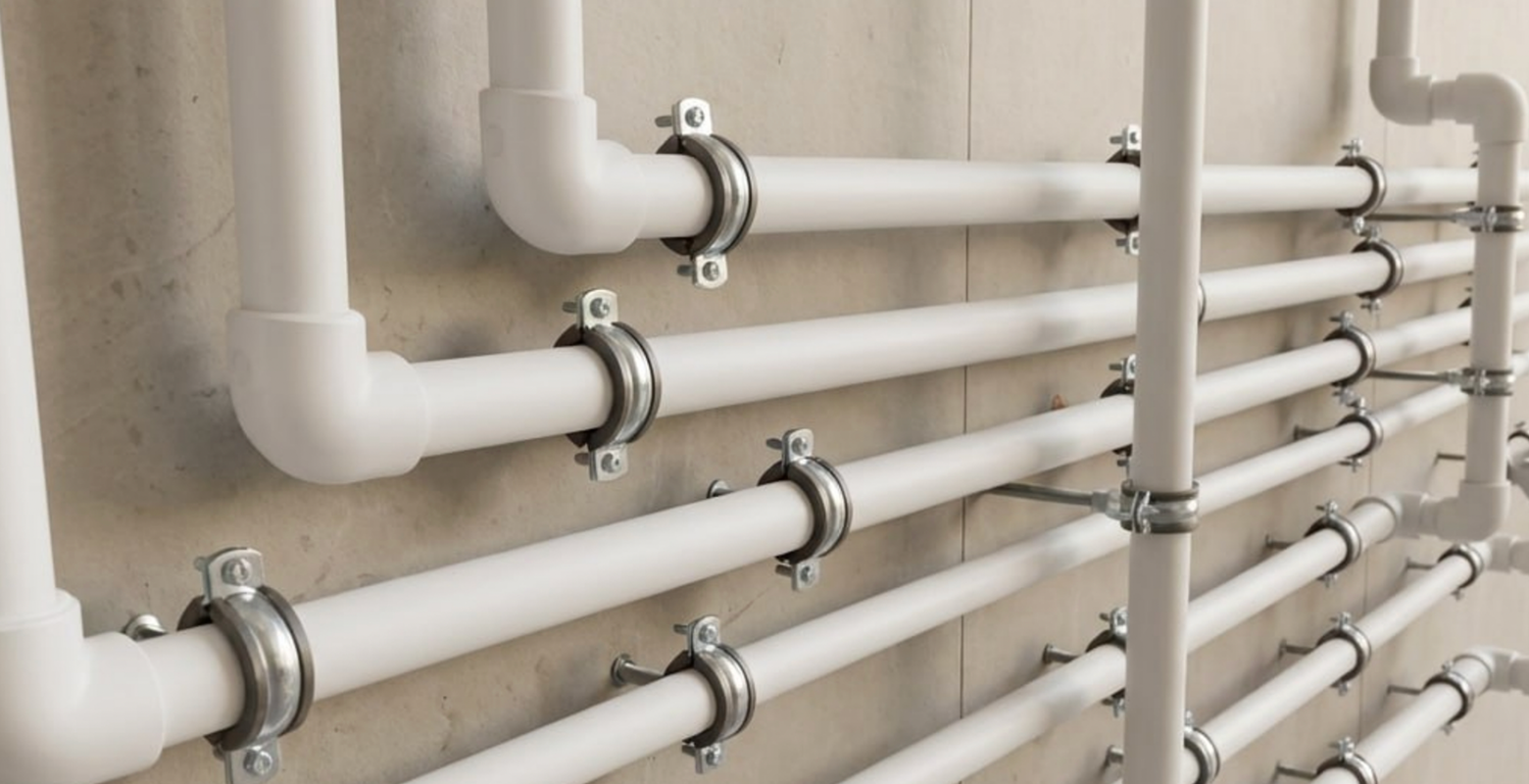

• Опоры служат для фиксации трубы на вертикальной поверхности.
• Двойные опоры применяются для закрепления двух параллельных магистралей.
• Заглушки устанавливаются для консервации недоделанных систем или при опрессовке.
• Компенсатор — элемент, который встраивается в систему для компенсации линейных расширений труб.

Соотношения дюймов и диаметров труб

При монтаже инженерных сетей полезно знать, как соотносится единицы измерения диаметров в дюймах и миллиметрах.
